[Spring] 스프링 MVC 전체 구조, 스프링 MVC 동작순서

직접 만들었던 MVC 프레임워크와 스프링 MVC를 비교해보면

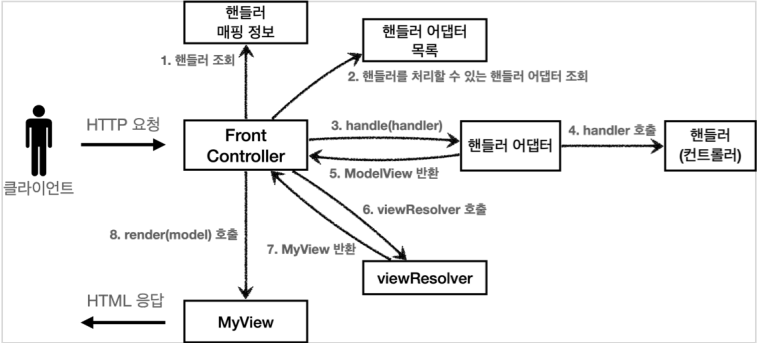

직접 만든 MVC 프레임워크 구조

직접 만든 MVC 프레임워크 구조

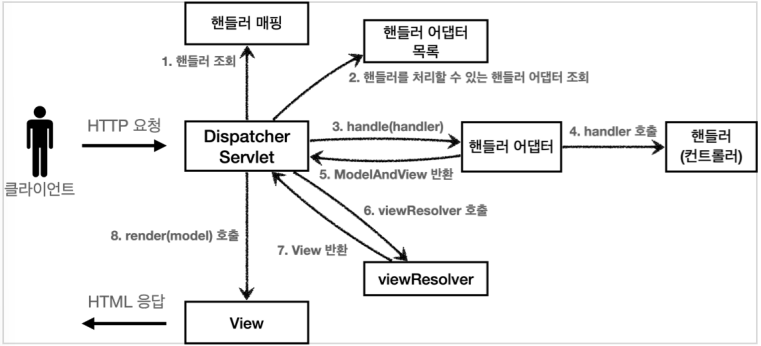

SpringMVC 구조

SpringMVC 구조



직접 만든 프레임워크 스프링 MVC 비교

• FrontController → DispatcherServlet
• handlerMappingMap → HandlerMapping
• MyHandlerAdapter → HandlerAdapter
• ModelView → ModelAndView
• viewResolver → ViewResolver
• MyView → View



DispatcherServlet 구조 살펴보기

org.springframework.web.servlet.DispatcherServlet



스프링 MVC도 프론트 컨트롤러 패턴으로 구현되어 있다.

스프링 MVC의 프론트 컨트롤러가 바로 디스패처 서블릿(DispatcherServlet)이다.

그리고 이 디스패처 서블릿이 바로 스프링 MVC의 핵심이다.



DispacherServlet 서블릿 등록

DispacherServlet 도 부모 클래스에서 HttpServlet 을 상속 받아서 사용하고, 서블릿으로 동작한다.

• DispatcherServlet → FrameworkServlet → HttpServletBean → HttpServlet

스프링 부트는 DispacherServlet 을 서블릿으로 자동으로 등록하면서 모든 경로( urlPatterns="/" )에 대해서 매핑한다.

• 참고: 더 자세한 경로가 우선순위가 높다. 그래서 기존에 등록한 서블릿도 함께 동작한다.



요청 흐름

서블릿이 호출되면 HttpServlet 이 제공하는 serivce() 가 호출된다.

스프링 MVC는 DispatcherServlet 의 부모인 FrameworkServlet 에서 service() 를 오버라이드 해두었다. FrameworkServlet.service() 를 시작으로 여러 메서드가 호출되면서 DispacherServlet.doDispatch() 가 호출된다.





DispacherServlet.doDispatch()

protected void doDispatch(HttpServletRequest request, HttpServletResponse, response) throws Exception {
	HttpServletRequest processedRequest = request;
	HandlerExecutionChain mappedHandler = null;

    ModelAndView mv = null;

    // 1. 핸들러 조회
	mappedHandler = getHandler(processedRequest);
	if (mappedHandler == null) {
		noHandlerFound(processedRequest, response);
		return;
	}

	// 2. 핸들러 어댑터 조회 - 핸들러를 처리할 수 있는 어댑터
	HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());
	// 3. 핸들러 어댑터 실행 -> 4. 핸들러 어댑터를 통해 핸들러 실행 -> 5. ModelAndView 반환
	mv = ha.handle(processedRequest, response, mappedHandler.getHandler());
		processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
	}

private void processDispatchResult(HttpServletRequest request, HttpServletResponse response, HandlerExecutionChain mappedHandler, ModelAndView
mv, Exception exception) throws Exception {
	// 뷰 렌더링 호출
	render(mv, request, response);
}

protected void render(ModelAndView mv, HttpServletRequest request,
HttpServletResponse response) throws Exception {
	View view;
	String viewName = mv.getViewName();
	// 6. 뷰 리졸버를 통해서 뷰 찾기, 7. View 반환
	view = resolveViewName(viewName, mv.getModelInternal(), locale, request);
	// 8. 뷰 렌더링
	view.render(mv.getModelInternal(), request, response);
}

SpringMVC 구조



동작 순서

1. 핸들러 조회: 핸들러 매핑을 통해 요청 URL에 매핑된 핸들러(컨트롤러)를 조회한다.

2. 핸들러 어댑터 조회: 핸들러를 실행할 수 있는 핸들러 어댑터를 조회한다.

3. 핸들러 어댑터 실행: 핸들러 어댑터를 실행한다.

4. 핸들러 실행: 핸들러 어댑터가 실제 핸들러를 실행한다.

5. ModelAndView 반환: 핸들러 어댑터는 핸들러가 반환하는 정보를 ModelAndView로 변환해서 반환한다.

6. viewResolver 호출: 뷰 리졸버를 찾고 실행한다. JSP의 경우: InternalResourceViewResolver 가 자동 등록되고, 사용된다.

7. View 반환: 뷰 리졸버는 뷰의 논리 이름을 물리 이름으로 바꾸고, 렌더링 역할을 담당하는 뷰 객체를 반환한다. JSP의 경우 InternalResourceView(JstlView) 를 반환하는데, 내부에 forward() 로직이 있다.

8. 뷰 렌더링: 뷰를 통해서 뷰를 렌더링 한다





스프링 MVC의 큰 강점은 DispatcherServlet 코드의 변경 없이, 원하는 기능을 변경하거나 확장할 수 있다는 점이다.

지금까지 설명한 대부분을 확장 가능할 수 있게 인터페이스로 제공한다.

이 인터페이스들만 구현해서 DispatcherServlet에 등록하면, 자기만의 커스텀 컨트롤러를 만들 수 있다.



주요 인터페이스 목록

• 핸들러 매핑: org.springframework.web.servlet.HandlerMapping
• 핸들러 어댑터: org.springframework.web.servlet.HandlerAdapter
• 뷰 리졸버: org.springframework.web.servlet.ViewResolver
• 뷰: org.springframework.web.servlet.View

스프링 MVC는 코드 분량도 매우 많고, 복잡해서 내부 구조를 다 파악하는 것은 쉽지 않다.

사실 해당 기능을 직접 확장하거나 나만의 컨트롤러를 만드는 일은 없으므로 걱정하지 않아도 된다.

왜냐면 스프링 MVC는 전세계 수 많은 개발자들의 요구사항에 맞춰 기능을 계속 확장해왔고,

그래서 개인이 웹 애플리케이션을 만들 때 필요로 하는 대부분의 기능이 이미 다 구현되어 있다.

그래도 이렇게 핵심 동작 방식을 알아두어야 향후 문제가 발생했을 때 어떤 부분에서 분제가 발생했는지 쉽게 파악하고,

문제를 해결할 수 있다.

그리고 확장 포인트가 필요할 때, 어떤 부분을 확장 해야할 지 감을 잡을 수 있다.



FrontControllerV5까지 만든 것과 스프링 MVC가 구조가 크게 다르지 않아서 쉽게 이해할 수 있다.
